Mocowania opasek kablowych i uchwyty do opasek – samoprzylepne, typu siodło i z kołkiem rozporowym
Uchwyty do opasek kablowych, mocowania do opasek zaciskowych i podstawy do opasek, które mocują wiązki do paneli, ścian i maszyn – samoprzylepne, typu siodło z mocowaniem na śrubę, sześciokątne i z kołkiem rozporowym, wykonane z PA66 z certyfikatem UL, wysyłane bezpośrednio z fabryki w Chinach.
SAMOPRZYLEPNY I NA ŚRUBĘUL94 V-2 PA66NATURALNY I CZARNYISO 9001:2015MOQ US$5,000
Jeden dostawca każdego mocowania opasek kablowych i podstawy do opasek zaciskowych

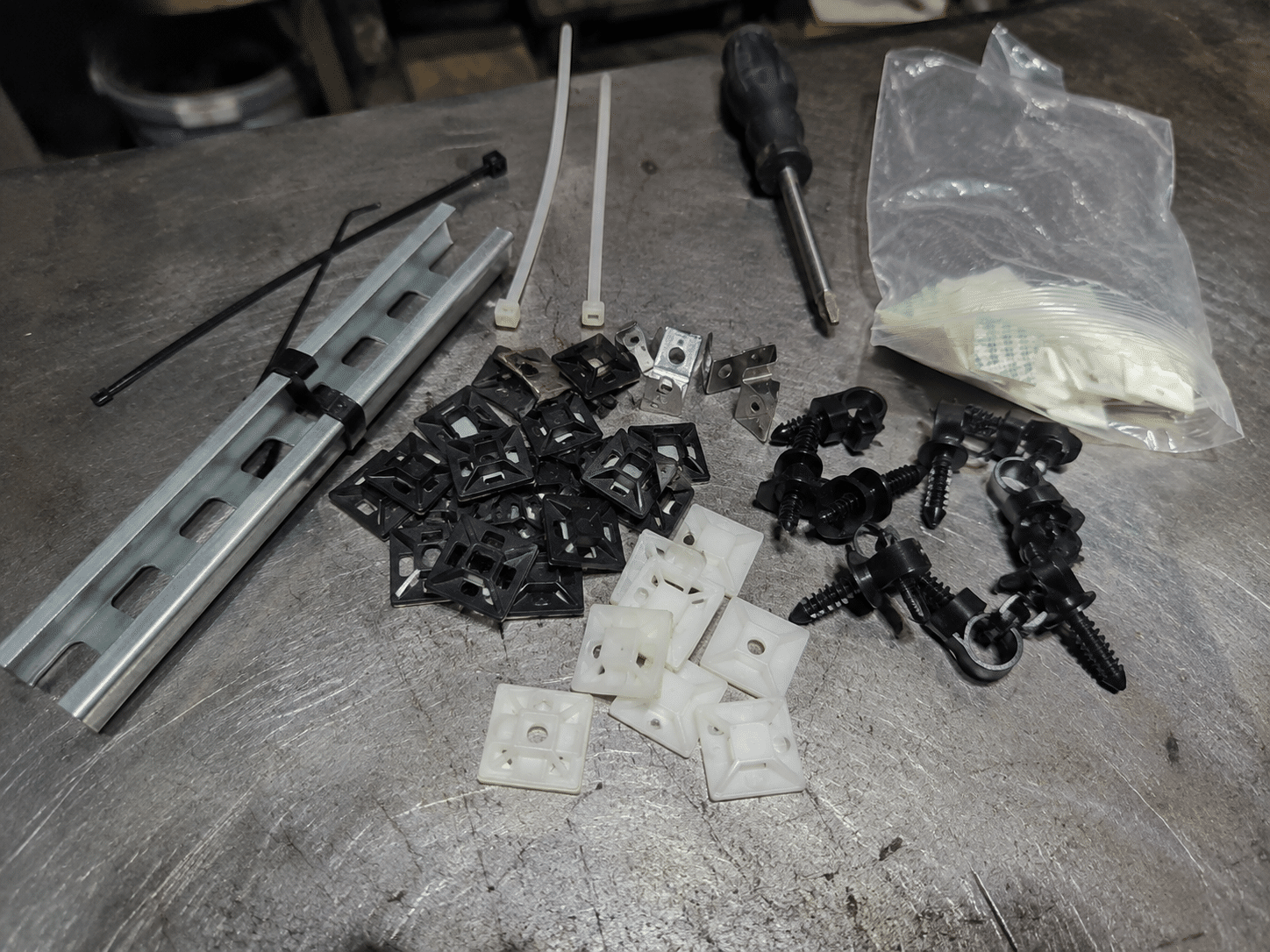

Cztery rodziny mocowań obejmują instalacje samoprzylepne, na śrubę i do muru. Połącz je z naszymi opaskami kablowymi w jednym zamówieniu.
Samoprzylepne mocowania opasek kablowych
Samoprzylepne (klejące) uchwyty do opasek zaciskowych od 19×19 do 40×40 mm. Bez wiercenia; style R i T przyjmują również śrubę.
Mocowania opasek kablowych typu siodło
Mocowania opasek kablowych ze śrubami: mocowania typu siodło z PA66 z certyfikatem UL do stałych tras na ścianach, podwoziach i maszynach.
Mocowania sześciokątne i ścienne do opasek kablowych
Samoprzylepna podstawa sześciokątna HE-1 do krzyżujących się wiązek oraz uchwyty TTH/TTD do otworów na kołki rozporowe Ø9 mm.
Które mocowanie opaski kablowej jest odpowiednie dla Twojej powierzchni?
Wybierz podstawy montażowe do opasek kablowych w zależności od powierzchni i trwałości instalacji. Gładki panel: samoprzylepne mocowanie opaski. Ściana lub podwozie: mocowanie opaski typu siodło. Mur: uchwyt na kołek rozporowy.
| Typ mocowania | Sposób mocowania | Rozmiary | Materiał | Najlepsze dla |
|---|---|---|---|---|
| Samoprzylepne mocowania opasek (HC) | Samoprzylepne; style R/T posiadają również otwór na śrubę | 19×19 do 40×40 mm | PA66 / PS, UL94 V-2 | Panele, szafy i gładkie powierzchnie bez wiercenia |
| Mocowania opasek typu siodło (KHC) | Mocowanie na śrubę, typ siodło | 14,9–28,5 mm długości | PA66 z certyfikatem UL, 94V-2 | Stałe trasy na ścianach, podwoziach i maszynach |
| Mocowanie sześciokątne do opasek (HE-1) | Wysokowytrzymałe samoprzylepne podłoże | 34,38 mm | — | Krzyżujące się lub równoległe wiązki z jednej podstawy |
| Uchwyty do opasek kablowych (TTH / TTD) | Wciskane w otwór na kołek rozporowy Ø9 mm | 25–34,5 mm | PA66 z certyfikatem UL, 94V-2 | Ściany murowane i betonowe |
| Regulowane obejmy samoprzylepne (TTC / TAP) | Samoprzylepna podstawa, regulowany pasek | Wiązki 7,9–26 mm | PA66 z certyfikatem UL, 94V-2 | Możliwość ponownego otwarcia prowadnic w celu zmiany liczby kabli |
Przed złożeniem zamówienia prosimy o potwierdzenie z naszym zespołem odpowiedniego uchwytu dla Państwa powierzchni i rozmiaru opaski kablowej.
Rozmiary i specyfikacje uchwytów do opasek kablowych i podstaw trytytek
Każdy uchwyt z naszej oferty, z wymiarami potrzebnymi do dopasowania opaski kablowej i mocowania.
Uchwyty samoprzylepne (seria HC)
| Pozycja nr. | D × S (mm) | W (mm) | Otwór montażowy D (mm) | Otwór na opaskę kablową T (mm) |
|---|---|---|---|---|
| HC-19S | 19×19 | 4.8 | — | 4.5 |
| HC-20S | 20×20 | 6.7 | — | 5.1 |
| HC-25S | 25×25 | 7.8 | — | 5.5 |
| HC-30S | 30×30 | 8.2 | — | 8.0 |
| HC-40S | 40×40 | 8.1 | — | 8.5 |
| HC-28S | 28×28 | 6.6 | 6.2 | 5.4 |
| HC-19R | 19×19 | 5.9 | 4.5 | 4.2 |
| HC-28R | 28×28 | 6.6 | 5.2 | 6.0 |
| HC-19T | 19×19 | 5.2 | 4.1 | 4.1 |
| HC-28T | 28×28 | 8.6 | 4.1 | 5.8 |
Uchwyty siodłowe (seria KHC)
| Pozycja nr. | W (mm) | Długość (mm) | Szerokość (mm) | T (mm) | B (mm) |
|---|---|---|---|---|---|
| KHC-0 | 4.8 | 19.1 | 9.4 | 4.3 | 5.0 |
| KHC-1 | 7.2 | 14.9 | 9.5 | 5.1 | 4.5 |
| KHC-2 | 9.7 | 21.9 | 16.9 | 9.1 | 5.0 / 6.0 |
| KHC-3 | 11.7 | 28.5 | 15.0 | 9.4 | 5.0 |
Uchwyty do opasek kablowych z kołkami rozporowymi (TTH / TTD)
| Pozycja nr. | A (mm) | B (mm) | T (mm) | T1 (mm) | Śruba |
|---|---|---|---|---|---|
| TTH-30 | 25 | 5.4 | 5 | — | 7 |
| TTH-37 | 31.5 | 5.8 | 9.5 | — | 8 |
| TTH-41 | 34.5 | 6 | 10 | — | 10 |
| TTD-30 | 25 | 5.4 | 5 | 17 | 7 |
| TTD-37 | 31.5 | 5.8 | 9.5 | 18 | 8 |
| TTD-41 | 34.5 | 6 | 10 | 19 | 10 |
Uchwyt do opasek kablowych sześciokątny
| Pozycja nr. | W (mm) | Szerokość (mm) | Pakowanie |
|---|---|---|---|
| HE-1 | 6.53 | 34.38 | 100 sztuk w opakowaniu |
Wybierz opaskę kablową węższą niż otwór na opaskę w uchwycie (T). Wszystkie wymiary w mm, z naszego katalogu produktów.
Jakie jest minimalne zamówienie uchwytów do opasek kablowych?
Nasze minimalne zamówienie to US$5,000 per order, a Państwo mogą mieszać uchwyty, opaski kablowe i inne produkty, aby je osiągnąć. Ceny podawane są bezpośrednio z fabryki.
- Zamówienia mieszane — uchwyty i pasujące opaski w jednej przesyłce.
- Kolory masowe — naturalny, czarny lub niestandardowy dla zamówień masowych.
- Bezpłatne próbki — najpierw przetestuj klej na swojej powierzchni.
Materiał uchwytów do opasek kablowych i dane techniczne
Dane materiałowe z naszego katalogu produktów. Czas realizacji zamówienia zostanie potwierdzony wraz z wyceną.
Jak działa zamawianie uchwytów do opasek kablowych?
Siedem kroków, z zatwierdzeniem próbki przed produkcją, aby nic nie trafiło do produkcji masowej bez Państwa zgody.
01
Wyślij zapytanie
Podaj typ uchwytu, rozmiar, kolor i ilość.
02
Potwierdź specyfikację
Dopasowujemy uchwyty do szerokości Państwa opasek kablowych i powierzchni.
03
Oferta cenowa
Ceny prosto z fabryki i czas realizacji, którego możemy dotrzymać.
04
Zatwierdzenie próbek
Darmowe próbki, aby mogli Państwo przetestować uchwyt na swojej powierzchni.
05
Produkcja
Wyprodukowane na naszych własnych liniach zgodnie z zatwierdzoną próbką.
06
Kontrola jakości
Kontrola wizualna i wymiarowa przed pakowaniem.
07
Wysyłka
Zapakowane zgodnie z Państwa specyfikacją wraz z dokumentami eksportowymi.
Fabryka stojąca za Państwa uchwytami do opasek kablowych
Wydajność, którą mogą Państwo zweryfikować podczas wizyty w fabryce lub audytu wideo.
Stworzone dla kupujących, którzy mocują kable do każdej powierzchni
Importerzy, dystrybutorzy i producenci paneli zamawiają uchwyty i opaski razem, bezpośrednio z naszej linii produkcyjnej.
Producenci paneli Firmy wykonawcze z branży elektrycznej Instalatorzy systemów solarnych Telekomunikacja i dane Motoryzacja i kolej Dystrybutorów i hurtowników
Jak pakowane są uchwyty do opasek kablowych?
Uchwyty sześciokątne HE-1 są pakowane po 100 sztuk. Pakowanie dla pozostałych serii zostanie potwierdzone wraz z wyceną.
- Torebki foliowe z etykietą — policzone zgodnie z Państwa zamówieniem.
- Kartonowe opakowania eksportowe — zapakowane do transportu morskiego lub lotniczego.
- Etykieta własna — omówione w Państwa wycenie.
Regulowane uchwyty kablowe samoprzylepne
Potrzebują Państwo uchwytu, który można ponownie otworzyć? Nasze regulowane uchwyty kablowe samoprzylepne mocują wiązkę za pomocą paska z możliwością ponownego otwarcia na podstawie samoprzylepnej.
| Pozycja nr. | A (mm) | B (mm) | C (mm) | Długość (mm) | Maks. wiązka (mm) |
|---|---|---|---|---|---|
| TTC-17 | 25.0 | 18.0 | 7.9 | 70.0 | 17.0 |
| TTC-22 | 30.5 | 21.0 | 12.0 | 90.0 | 22.0 |
| TTC-26 | 30.5 | 21.0 | 12.0 | 108.0 | 26.0 |
| Pozycja nr. | Zakres wiązki A (mm) | B (mm) | C (mm) | D (mm) |
|---|---|---|---|---|
| TAP-0810 | 7.9–10.3 | 25.4 | 22.2 | 19.1 |
| TAP-1013 | 10.0–12.5 | 31.8 | 27.8 | 19.1 |
| TAP-1316 | 12.6–15.4 | 37.0 | 31.8 | 18.4 |
| TAP-1720 | 16.5–20.1 | 42.0 | 37.0 | 25.0 |
| TAP-2225 | 22.2–25.4 | 41.8 | 43.5 | 21.5 |
Potrzebują Państwo opaski z własnym otworem montażowym zamiast oddzielnej podstawy? Proszę zobaczyć Opaski kablowe z mocowaniem śrubowym lub Opaski kablowe mocowane na wcisk.
Gdzie stosuje się uchwyty i podstawy do opasek kablowych
Uchwyty utrzymują wiązki w stałym i uporządkowanym położeniu wszędzie tam, gdzie kable biegną po powierzchni.
Szafy i panele elektryczne
Uchwyty samoprzylepne umożliwiają prowadzenie okablowania wewnątrz szaf i paneli sterowania bez wiercenia.
Energia słoneczna i odnawialna
Zarządzanie kablami w instalacjach solarnych i odnawialnych źródeł energii.
Telekomunikacja i niskie napięcie
Estetyczne prowadzenie systemów telekomunikacyjnych i niskonapięciowych.
Automatyka przemysłowa
Mocowanie wiązek na wyposażeniu i maszynach automatyki przemysłowej.
Motoryzacja i kolej
Mocowanie pomocniczego okablowania w zastosowaniach motoryzacyjnych i kolejowych.
Ściany i mury
Uchwyt ścienny do opasek kablowych do betonu i cegły: uchwyty TTH/TTD wsuwane są w kołki rozporowe.
Uchwyty do opasek kablowych samoprzylepne czy mocowane na śrubę?
Wybierz mocowanie, które pasuje do Twojej powierzchni i wymaganej trwałości instalacji.
| Pytanie | Samoprzylepne (HC, HE-1) | Mocowane na śrubę/kołek (KHC, TTH/TTD) |
|---|---|---|
| Czy potrzebne jest wiercenie? | Nie | Tak |
| Powierzchnia | Czyste, gładkie panele i obudowy | Ściany, podwozia, mur |
| Szybkość instalacji | Odklej i przyciśnij | Najpierw zamocuj śrubę lub kołek |
| Dodatkowe mocowanie | Style HC R/T przyjmują również śrubę | Standardowo mocowanie mechaniczne |
Połącz swoje mocowania z nylonowe opaski kablowe lub, dla cięższych wiązek, opaski kablowe heavy duty.
Certyfikowane, zgodne i gotowe do Waszej dokumentacji audytowej
Nasze certyfikaty fabryczne znajdują się poniżej. Dokumenty produktowe dotyczące mocowań są dostępne na życzenie.
Jak kontrolujemy jakość każdej partii?
Każde zamówienie jest sprawdzane przed zapakowaniem.
- Materiały przychodzące — sprawdzane przed produkcją.
- Formowanie — na naszych zautomatyzowanych liniach wtryskowych.
- Kontrola jakości — kontrola wizualna i wymiarów krytycznych.
- Dokumentacja — raporty z testów na życzenie.
Potrzebujesz mocowania w rozmiarze lub kolorze, którego nie ma w naszej ofercie?
Podaj powierzchnię, szerokość opaski kablowej, rozmiar wiązki i roczną ilość — nasz zespół potwierdzi, co możemy dostarczyć.
Zdjęcia z naszej fabryki opasek kablowych w Bozhou, Anhui
Autentyczne zdjęcia hali produkcyjnej, maszyn, laboratorium i magazynu, które stoją za Twoim zamówieniem.
Mocowania do opasek kablowych — często zadawane pytania
Do czego służą uchwyty do opasek kablowych?
Podstawki pod opaski kablowe mocują opaskę kablową i trzymany przez nią pakiet do powierzchni, takiej jak panel, ściana, szafa lub rama maszyny. Najpierw mocuje się podstawkę, a następnie przewleka przez nią standardową opaskę kablową.
Jak działają samoprzylepne uchwyty do opasek kablowych?
Przed montażem oczyścić powierzchnię suchą szmatką, zerwać folię ochronną i mocno docisnąć element. Następnie przełożyć opaskę kablową przez szczelinę – nie jest wymagane wiercenie. Nasza seria HC posiada samoprzylepne mocowanie, a modele R i T umożliwiają dodatkowe przykręcenie dla trwałego mocowania.
Która opaska kablowa pasuje do którego mocowania?
Proszę użyć opaski węższej niż otwór montażowy (T) podany w tabelach specyfikacji — na przykład HC-19S ma otwór 4,5 mm, więc pasuje opaska o szerokości 2,5 mm lub 3,6 mm.
Jaką temperaturę mogą wytrzymać uchwyty samoprzylepne?
Zakres temperatur klejenia dostępny na życzenie. Prosimy o podanie zastosowania i rodzaju powierzchni, a nasz zespół doradzi.
Czy produkują Państwo uchwyty siodłowe i kołki rozporowe do opasek kablowych?
Tak. Mocowania KHC typu siodło są montowane za pomocą śruby, a uchwyty opasek kablowych TTH/TTD wsuwa się do otworu na kołek rozporowy Ø9 mm w ścianach murowanych i betonowych.
Jaka jest różnica między mocowaniami do przewodów, mocowaniami do opasek zaciskowych a bazami do opasek kablowych?
Są to te same produkty pod różnymi nazwami: podstawa, którą mocuje się do powierzchni, aby opaska kablowa mogła utrzymać wiązkę na miejscu. Dostarczamy je jako samoprzylepne uchwyty, siodła do mocowania na śruby, uchwyty sześciokątne i kołki rozporowe.
Jakie kolory są dostępne?
Dostępne kolory naturalny i czarny, a także kolory niestandardowe przy zamówieniach hurtowych.
Jakie jest minimalne zamówienie na uchwyty do opasek kablowych?
Nasze minimalne zamówienie to US$5,000 per order, a mogą Państwo mieszać mocowania, opaski i inne produkty, aby je osiągnąć. Więcej odpowiedzi znajduje się na naszej FAQ dotyczącym opasek kablowych w dużych ilościach.
Gotowi zamówić mocowania do opasek kablowych?
Prześlij swoje wymagania, a nasz zespół eksportowy odpowie z wyceną. Podaj następujące szczegóły:
Typ mocowania i nr artykułu. Szerokość opaski kablowej Kolor Ilość Powierzchnia / mocowanie Kraj docelowy Zastosowanie
